全天候防爆防火呼吸阀 ZFQ-II

更新:2016-5-10 15:53:30      点击:
  • 产品品牌   石化机械
  • 产品型号   ZFQ-Ⅱ
  • 产品描述

    呼吸阀,全天候呼吸阀,阻火呼吸阀,带接管呼吸阀,ZFQ-Ⅱ全天候防爆防火呼吸阀...

产品介绍

【产品名称:ZFQ-II全天候防爆阻火呼吸阀

【产品型号:ZFQ-II

【本品简介:阀体为WCB铸钢材质,发盘为铝合金,阀座PTFE】

产品简介:

ZFQ-2型全天候防爆阻火呼吸阀阻火器呼吸阀为一体,又名HXF-IZ防爆阻火呼吸阀,是根据GFQ-2全天候储罐呼吸阀进行改进的新型呼吸阀,有利于安装;同时降低成本,其原理与QZF-89全天候防火呼吸阀基本相同,它是石化储罐必备的新型安全设备,其最大优点是阻火呼吸性能好,重量轻,维修方便。该产品适用于储存内点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品,如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用,它在 -35 -60 ℃的温度环境中正常工作。

工作原理概述:

ZFQ-2型全天候防爆阻火呼吸阀安装在储罐顶部,既有阻火功能又解决罐内正压,负压的气体,使罐内的液体进出没有受到阻碍,当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏,使罐内的液体质量得到了有利的保障。

产品主要特点:

1、新型全天候呼吸阀壳体选用不锈钢、铸钢和铝合金,耐腐蚀性好。

2、阀盘密封座采用四氟材料,耐低温,耐腐蚀,抗老化,防冻性能好。

3、结构简单,易检修,安全方便。

4、新型全天候呼吸阀性能完全符合石油工业部标准 SY7511-87 规定,检验符合石油储罐阻火器阻火性能和实验方法GB5908-86规定。

主要技术参数:

   级别

操作压力(P)

操作压力()   操作压力
   A级正压  +355Pa   +36毫米水柱  +36mmH₂O
   负压  -295Pa  -30毫米水柱  -30mmH₂O
   B级正压  +980Pa  +100毫米水柱  +100mmH₂O
   负压  -295Pa  -30毫米水柱  -30mmH₂O
   C级正压  +1765Pa  +180毫米水柱  +180mmH₂O
   负压  -295Pa  -30毫米水柱  -30mmH₂O
   D级正压  +9800Pa  +10000毫米水柱  +10000mmH₂O
   负压  -295Pa  -30毫米水柱  -30mmH₂O



零部件材料:

阀体材料
碳钢WCB、不锈钢304、316、316L、铝合金
阀杆材料 不锈钢304、316、316L、铝合金
正压阀盘材料
不锈钢304、316、316L、铝合金、四氟PTFE
负压阀盘材料
不锈钢304、316、316L、铝合金、四氟PTFE
 阻火芯材料 不锈钢304、316、316L
环境温度 ℃
-30~60
操作压力 Pa
-295~98000Pa (-30mmH2O~+10000mmH2O)、特殊压力可定做


法兰标准符合HG20592-97 PN0.6 PN1.0;如果需要GB、SH、HGJ JB ANSI JIS等标准请在订货合同中注明

国标法兰PN0.6连接外形尺寸: GBJB

规格
安装尺寸(mm)
D1
D
D3
H
M-h
DN25
75
100
120

4×10
DN32 90 120 140
4×12
DN40 100 130 150
4×12
DN50 110 140 160 255 4×12
 DN65 130 160     4×12
 DN80 150 185     4×16
DN100
170
205
235
480
4×16
DN150
225
260
295
547
8×16
DN200
280
315
355
658
8×16
DN250
335
370
420
705
12×16
DN300 395 435     12×20
DN350 445 485     12×20

国标法兰PN1.0连接尺寸:GB、JB

规格
安装尺寸(mm)
D1
D
D3
H
M-h
DN25
85
115
120

4×10
DN32 100 135 140
4×12
DN40 110 145 150
4×12
DN50 125 160 160 255 4×12
DN65 145  180     4×16
DN80 160  195     4×16
DN100
180
205
235
480
8×16
DN150
210
260
295
547
8×20
DN200
280
315
355
658
8×20
DN250
335
370
420
705
12×20
DN300 395 440      12×20
DN350 445 500      16×20
ZFQ-II全天候防爆阻火呼吸阀美标法兰连接尺寸:ANSIAPIASME 可供JIS标准

规格
安装尺寸(mm)
D1
D
D3
H
M-h
2"
120.5
152
160
255
4×19
4"
190.5
229
265
290
8×19
6"
241.5
254
305
330
8×22
8"
298.5
343
355
350
8×22
10"
362
406
420
400
12×25

标志与包装要求:

 1、每台全天候呼吸阀都在明显部位固定永久性产品标牌,标牌应符合GB/T13306之规定,并标明:

a、产品名称 b、产品型号 c、操作温度 d、操作压力

e、产品重量 f、出厂编号 g、 制造时间 h、使用说明书

2、全天候呼吸阀非加工表面应涂防锈底漆,外表再涂两遍面漆。涂漆应均匀,色泽光亮,法兰面应涂防锈油脂,并用塑料护盖防护。整体用木箱包装,其包装符合GB/T13384之标准。

3、全天候呼吸阀存放在有防雨设施的仓库中,在其存和运输时不准倒置。

4、每台全天候呼吸阀出厂时应附下列文件:

a、产品说明书 b、产品试压检测报告 c、产品合格证


 其他文章:
   怎样正确安装使用阻火呼吸阀
   ZFQ-II防爆阻火呼吸阀特点及性能
   阻火呼吸阀泄露的常见原因及解决方法
   全天候阻火呼吸阀日常保养与检修
   呼吸阀试压测试




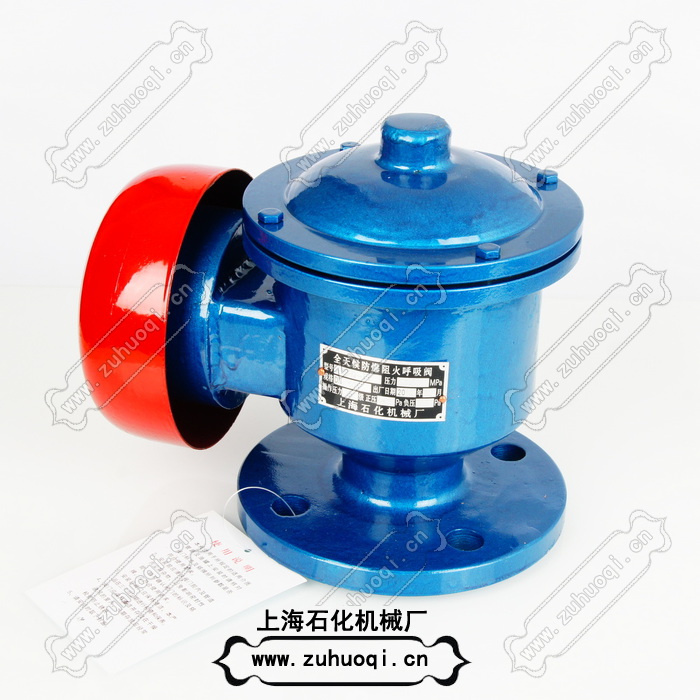

产品实拍:
