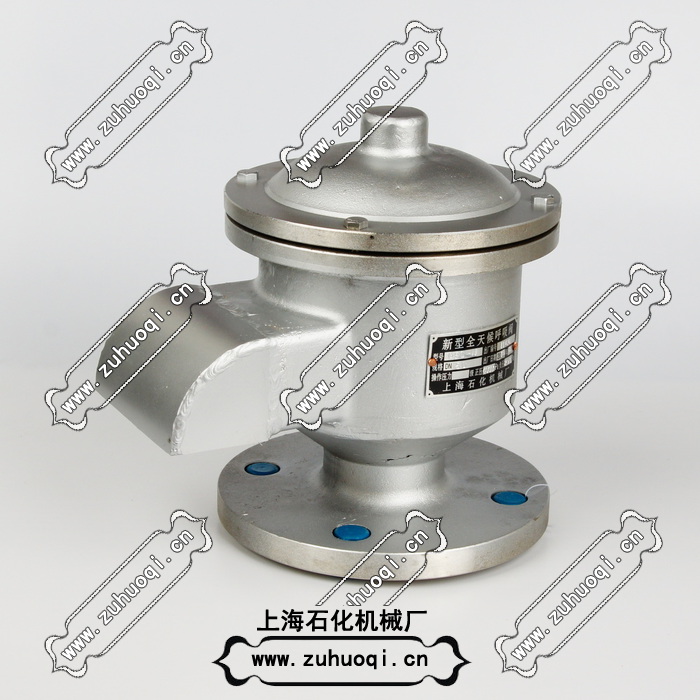

GFQ-2不锈钢呼吸阀

更新:2016-6-2 20:41:12      点击:
  • 产品品牌   石化机械
  • 产品型号
  • 产品描述

    呼吸阀,郑州呼吸阀,阻火呼吸阀,带接管呼吸阀,JAV-ⅠZ,HXF-IJZ保温夹套阻火呼吸阀...

产品介绍

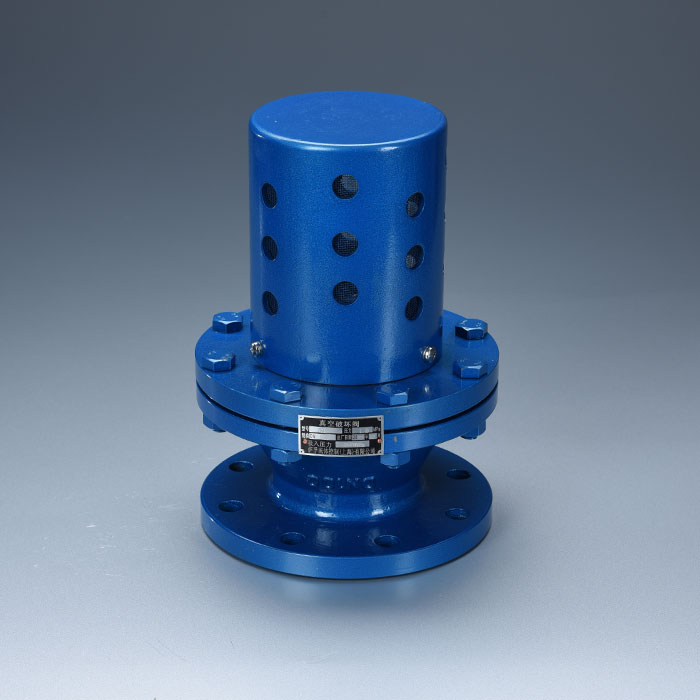

【产品名称:全天候呼吸阀

【产品型号:GFQ-2

产品简介:GFQ-II全天候呼吸阀系列无需外加装置,可室内、户外安装,一年四季均可安全使用。安装在储罐顶部起平衡灌内正负压的作用,可与ZGB波纹阻火器配套使用,组合后可实现阻火呼吸阀的功能,可适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品,如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。

工作原理:

呼吸阀安装在储罐顶部,解决罐内正压,负压的气体,使罐内的液体进出没有受到阻碍,当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏,使罐内的液体质量得到了有利的保障;该型号是不带阻火功能的,该款经过升级可集阻火与呼吸功能于一体,详情可查阅ZFQ-II型阻火呼吸阀

产品特点:

1、结构简单,易检修,安全方便。

2、阀盘采用四氟材料,耐低温,防冻性能好。

3、新型全天候呼吸阀壳体选用不锈钢、铸钢和铝合金,耐腐蚀性好。

4新型全天候呼吸阀性能完全符合石油工业部标准 SY7511-87 规定

用途与适用范围:

用于各种液态介质的的储罐。如果用于可燃或易燃的液态品的储罐,需要搭配储罐波纹网阻火器一起使用,油罐使用呼吸阀后,可明显减少油罐中油类的蒸发损失,并可自动调节油罐内的压力和改善油槽的通风。是储罐上的主要安全设备,是起减少蒸发损耗、隔绝污染与保护储罐在受超压或真空时免遭破坏的作用。



零部件材料:

阀体材料 碳钢WCB、不锈钢304、316、铝合金
正压阀盘材料 不锈钢304、316、铝合金
负压阀盘材料 不锈钢304、316、四氟PTFE
环境温度 ℃ -30~60
操作压力 Pa -295~98000  -30mmH2O~+10000mmH2O

呼吸阀通气量在不同公称通径及压力等级下的数据参考表:

公称通径
50
80
100
125
150
200
250
300
350
压力等级
通气量(m3/h)
A
+355
-295
18
16
23
16
45
35
90
75
190
160
340
280
550
450
820
760
1050
910
B
+980
-295
21
16
27
16
55
35
100
75
200
160
380
280
600
450
900
760
1130
910
C
+1750
-295
26
40
32
20
85
35
140
75
280
160
500
280
800
450
1150
760
1150
910









呼吸阀主要外形和连接尺寸:

主要技术参数

主要技术参数

主题材质

A3(WCB) L2 304(CF8) 304(CF3) 316(CF8M) 316(CF3M) 衬里

公称通径/压力

DN15-400mm(1/2-16’’) PN0.6-5.0Mpa(150-600Lb)

正负阀盘操作压力

A型:-30mmH20(-295Pa) +36mm H20(+355Pa)

B型:-30mmH20(-295Pa) +100mm H20(+980Pa)

C型:-30mmH20(-295Pa) +180mm H20(+1750Pa)

D型:-50mmH20(-295Pa) ~+1000mm H20(+1750Pa) 【非标 用户指定】

正负压阀盘材质

A3 L2 304 304L 316 316L PTFE

阻火层材质

304 304L 316 316L 哈氏合金 蒙乃式合金

螺帽螺栓

20# 304 304L 316 316L

防爆等级

BS 5501:ⅡA ⅡB ⅡC

密封垫片

丁晴橡胶垫片 聚四氟乙烯垫片 金属垫片 石墨垫片

密封面

突面(RF)平面(FF)凹凸面(MFM)榫槽面(TG)

连接形式

法兰连接(Ⅱ)内螺纹连接(Ⅲ)外螺纹连接(Ⅳ)

法兰标准

HG GB HGJ JB ANSI JIS DIN BS NF

设计制造检测标准

GB5908-86 GB13347-92

工作温度

碳钢:-30℃~+350℃ 不锈钢:-80℃~+480℃

外表

碳钢:防腐油漆 铝合金、不锈钢:酸洗处理或防腐油漆

呼吸阀压力曲线图:

保养与维修:

为了确保呼吸阀的性能达到完全使用的目的。呼吸阀应在半年进行检查和保养。

1、检查压力阀盘和真空阀盘动作是否灵活,导杆及阀封环接触面有无损伤。

2、重新安装压力阀盘时,应保证接触面要严格,导杆升降灵活。

4.新阀启动时,应在安装前清除阀盘的防震物,否则呼吸阀将失灵。

5.因天气潮湿风沙情况下,温度达到零度范围内,储罐不可发油使用。急生产时必须先打开量油孔其它之类的供气产品,以保持储罐安全作用。

6.呼吸阀在正常工作进油之前,必须先打开量油孔。

------------------------------------------

相关资料:

二、呼吸阀分类

第一种是达到一定压力时,进行呼或吸;另一种是设计成纯粹只呼不吸,可以理解为用两个适当压力的单向阀代替。第二种呼吸阀类似于单向止逆阀,它只能向外呼气,不能向内吸气,当系统内压力升高时,气体便经过呼吸阀向外放空,保证系统的压力恒定。对于存放有毒物质的贮罐,是没有的呼吸阀的,或者加活性碳过滤器等处理装置的。

三、呼吸阀选用

1.对安装位置的要求和温度范围的要求,如寒冷地区就应选用全天候呼吸阀,而安装在管道中的应选用管道式呼吸阀。

2.机械呼吸阀的控制压力应与有关的承压能力相适应。

3.机械呼吸阀的规格(法兰通径)应满足油罐的最大进出油呼吸气体流量要求。

四、呼吸阀结构

由压力阀和真空阀组成,安装于货油舱透气管上,能随货油舱内油气正负压变化而自动启闭,使货油舱内外气压差保持在允许值范围内的阀。它充分利用油罐本身的承压能力来减少油蒸气排放,其原理是利用阀盘的重量来控制油罐的呼气正压和吸气负压。当罐内气体的压力在机械呼吸阀的控制压力范围之内时,呼吸阀不动作,保持油罐的密闭性;当罐内气体空间的压力升高,达到呼吸阀的控制正压时,压力阀被顶开,气体从罐内逸出,使罐内压力不在继续增高;当罐内气体空间的压力下降,达到呼吸阀的控制负压时,罐外的大气将顶开真空阀而进入罐内,使罐内的压力不在继续下降。

五、呼吸阀作用

充分利用油罐本身的承压能力来减少油蒸气排放,其原理是利用阀盘的重量来控制油罐的呼气正压和吸气负压。当罐内气体的压力在机械呼吸阀的控制压力范围之内时,呼吸阀不动作,保持油罐的密闭性;当罐内气体空间的压力升高,达到呼吸阀的控制正压时,压力阀被顶开,气体从罐内逸出,使罐内压力不在继续增高;当罐内气体空间的压力下降,达到呼吸阀的控制负压时,罐外的大气将顶开真空阀而进入罐内,使罐内的压力不在继续下降。

型号标记



呼吸阀压力曲线图 ·
