ZGB-Ⅱ抽屉式波纹网阻火器

更新:2017-2-22 19:57:12      点击:
  • 产品品牌   石化机械
  • 产品型号   ZGB-Ⅱ
  • 产品描述

    抽屉式阻火器最大的特点是独立可拆卸的防爆阻火波纹板芯子,可随意拆卸便于清洗维护,阻火器,抽屉式阻火器,管道阻火器,阻燃隔爆阻火器,天然气阻火器...

产品介绍

【产品名称:ZGB-Ⅱ抽屉式波纹网阻火器

【产品型号:ZGB-Ⅱ


产品简介:
    ZGB-II抽屉式阻火器又称ZH-I型(全天候)抽屉阻火器,系新型波纹石油储罐阻火器,采用抽屉式结构,是中国石化总公司北京设计院的最新科研成果,并获国家专利。经公安部天津消防科学研究所检测符合国家标准GB5908-86的规定。ZGB-II抽屉式阻火器是用于安装原油、汽油、煤油、柴油、芳烃、硫等各类油品或其它化工物料的固定顶式储罐上,通常与呼吸阀配套使用,其主要功能是允许易燃易爆的气体通过,对外界传入储罐的火焰起有阻止与窒息作用。ZGB-2(ZH-1)抽式阻火器可以与通气管配套或单独使用,其它规格产品可按用户要求提供。

ZGB-II 抽屉式阻火器适用范围:

    1、 ZGB-II抽屉阻火器适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品,如:汽油、煤油、轻柴油、苯、甲苯、原油等油品的储罐。

    2、可与呼吸阀配套适用,也可单独使用。

    3、内浮顶油罐通气管上。

    4、加油站地下油罐通气管上。

工作原理:

ZGB-II抽屉式阻火器是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计制造。阻火器的阻火层结构有砾石型、金属丝网型或波纹型。适用于可燃气体管道,如汽油、煤油、轻柴油、苯、甲苯、原油等油品的储罐或火炬系统、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统、加热炉燃料气的管网上、也可用在乙炔、氧气、氮气、天然气的管道用品。本阀可与呼吸阀配套使用,亦可单独使用。本类阀门在管道中一般应当按照工况正确安装。

产品特点:

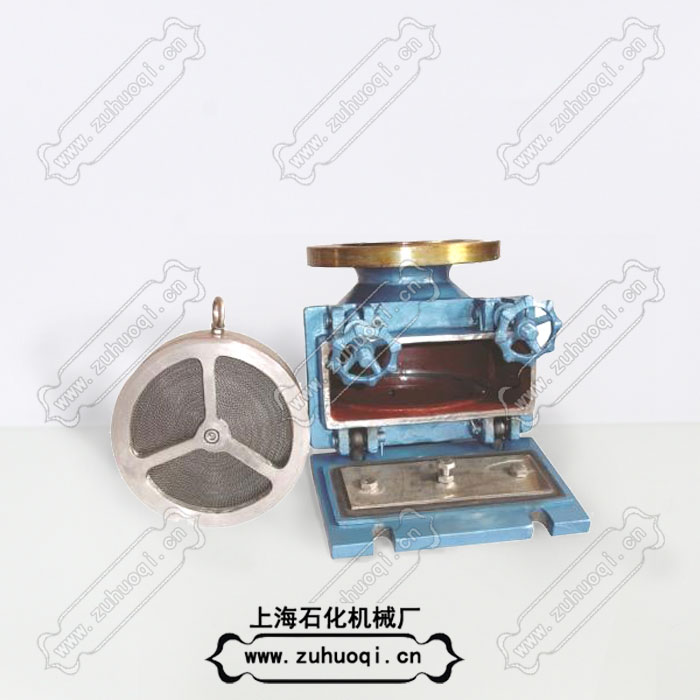

1易检修、安装方便,检查时不用拆卸阻火器,可直接取出阻火芯进行检修。

1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。

2、耐烧性能合格,耐烧试验1小时无回火现象。

3、壳体水压试验合格。结构合理,重量轻、耐腐蚀。易检修,安装方便。阻火器芯子采用不锈钢材料, 耐腐蚀易于清洗。

4、阻火器主要由壳体和滤芯两部分组成。壳体应具有足够的强度,以承受爆炸产生的冲击压力。

5、滤芯是阻止火焰传播的主要构件,常用的有金属网滤芯和波纹型滤芯两种,ZGB-II阻火器芯子采用不锈钢材料,耐腐蚀,易于清洗。

6、金属网型滤芯用直径0.23~0.315mm的不锈钢或铜网,多层重叠组成。目前国内的阻火器通常采用16~22目金属网,为4~12层。

ZGB-II 抽屉式阻火器性能:

     1、防爆性能合格(ⅡA级),连续13次阻爆性能试验每次都能阻火。

     2、耐烧性能合格,耐烧试验1小时无回火现象。

     3、水压试验合格。



【执行标准】

设计规范:GB5908-86
试验与检验: GB1347-92
法兰连接:JB/T79、GB9112~9131、HG20592、SH3406、ANSI B16.5
产品标识:GB/T 12220
供货规范:JB/T 7928

【技术参数】

ZGB-2抽屉式波纹阻火器性能指标

阀体材料 碳钢WCB、不锈钢304、316、
阻火芯件材料 不锈钢防爆阻火波纹板
密封件材料 耐油石棉橡胶、四氟PTFE
环境温度 ℃ ≤480
公称压力(MPa) 0.6~5.0
防爆级别 BS5501:ⅡA、ⅡB、ⅡC

抽屉式阻火器“设备材质” Materials of construction:

NO.

1

2

3

4

构件

Component

壳体

Body

阻火芯件

Cell

阻火匣

Housing

螺栓/螺母

Bolt/Nut

材质

Material

不锈钢 Steel

铝合金 Aluminums

碳钢 Casting

304

316

316L

304

316

316L

304

316

35CrMo


型号
Model
ZHQ-II 防爆等级
Explosion group
BS 5501:IIA IIB IIC
规格
Size
DN15~600 GB 81~59
PN0.6-2.5 RF、FF
螺帽螺栓
Bolt/Nut
20# 304 304L 316 316L
壳体材质
Body Materials
A3 304 304L 316 316L
lining
密封垫片
Diaphragm(P/V)
聚四氟乙烯 金属垫片
NBR PTFE Metal Gasket
阻火层材质
Flame Arrestor
304 304L 316 316L 环境温度
Ambient Temperature
CS:-30℃~+350℃
SS: -80℃~+480℃
连接方式
Jonit type
法兰连接 螺纹连接 对焊连接
Flange Threaded Butt Welding
设计制造检测标准
Manufacture inspection
GB5908-86 SY7511-87
法兰标准
Flanges
HG GB SH HGJ JB ANSI JIS 外表处理
Coating
CS:paint SS:No paint

主要外形和连接尺寸:

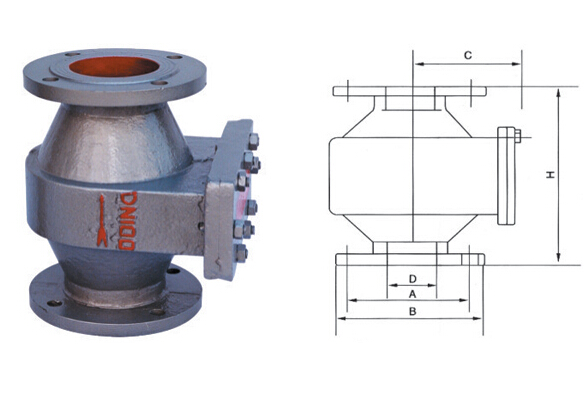

ZGB-II抽屉阻火器外形和安装尺寸1:

波纹阻火器图号

规格

重量(kg)

波纹阻火器安装尺寸(mm)

A

B

C

H

n ×d

ZGB(II)-50

DN50

25

Φ110

Φ140

250

275

4×14

ZGB(II)-100

DN100

45

Φ170

Φ205

340

330

4×18

ZGB(II)-150

DN150

65

Φ225

Φ260

420

370

8×18

ZGB(II)-200

DN200

85

Φ280

Φ315

495

455

8×18

ZGB(II)-250

DN250

110

Φ335

Φ370

560

465

12×18



ZGB-II抽屉阻火器外形和安装尺寸2:

规格

尺寸

D

A

B

C

H

DN50

50

110

140

114

210

DN100

100

170

205

150

284

DN150

150

225

260

185

375

DN200

200

280

315

230

445

DN250

250

335

370

276

500

DN300

300

395

435

276

500

DN400

400

495

535

335

520

DN500

500

600

640

400

550

ZGB-II抽屉阻火器的保养与维修:
为了确保抽屉阻火器的性能达到安全使用目的,对抽屉阻火器应定期检查、保养。
1、抽屉阻火器每半年检查一次,检查阻火层芯子是否堵塞、变形、腐蚀等。
2、发现被堵塞的阻火层芯子应清洗干净,确保芯子上的每个孔眼畅通,对于变形和腐蚀的阻火层应更换。
3、重新安装阻火层芯子时,应保证结合面严密不得漏气。
