产品用途

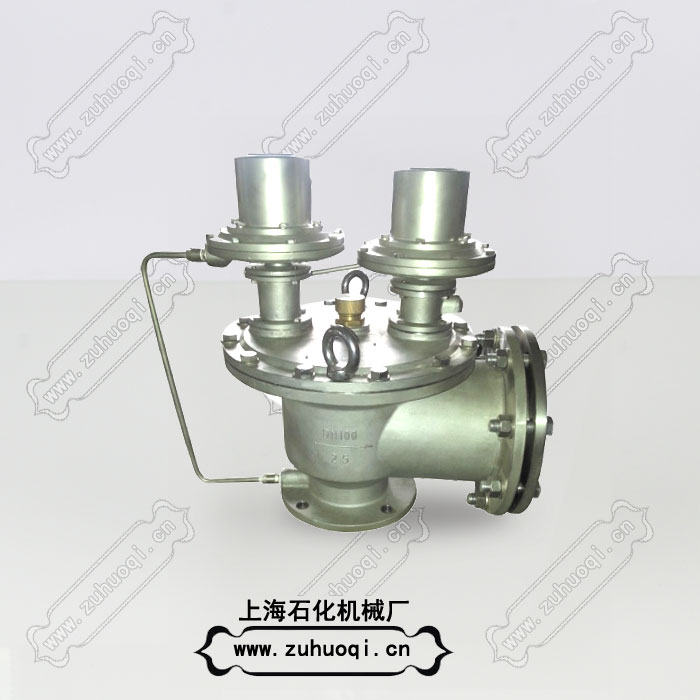

先导式呼吸阀由大直径膜片构成气室，在呼盘开启以前，始终保持着数倍于升举力的压紧力，密封可靠；先导阀使得控制压力更加准确，还可以调节启闭压差。

产品特点

不受背压影响，整定压力稳定。并且在整定点阀瓣全部开启，保证压力达到90%开启压力时无泄露，不会产生节流；采用软密封结构型式，密封膜片采用橡胶，阀门材质可依据用户要求或工作环境不同来选择；系列先导式呼吸阀的吸阀部分采用重力式设计，结构简单，维修容易。

执行标准

设计规范：API2000-1998  SY 7511-87

连接法兰：JB/T 79  GB/T9112  ANSI B16.5

先导阀动作

先导开动泄压

先导阀A的功能是控制主动阀的压力或主动阀的上圆顶帽。致动隔板的有效面积（1）比阀座区要大很多。储罐的压力作用于制动隔板的上面和主阀座区。因为有面积比，向下力（致动器）比开启力（阀座）要大，这样就形成了一个密封主阀座。



当存储罐的压力达到调定压力时，作用于控制阀感应隔板的向上的力就会克服向下的弹力。控制阀开始从（6）座滑到（3）呼吸阀通道。这个滑动会导致（B）圆顶帽上部的压力降低。这样，作用于主阀座的压力就会开启阀门缓解过压状态。



（4）排放针的调节作用可以操作“快动作”或者“调节”控制阀。 对于快动操作，主阀座可以很快上升以便全开。在调节作用方面，即使流量上升到额定调定压力的额定功率时，阀座仍可以上升到足以维持调定压力的状态。



只要存储罐的压力高于控制阀的调定压力，主阀就会保持开启（或者流动）状态。



当存储罐的压力降到控制阀的复位压力时，控制阀就会关闭并允许存储罐水蒸气回流到（B）上圆顶帽。 当上圆顶帽的压力上升时，支撑板联合装置就会紧贴着底座。



（4）可调喷口或者排放针影响主阀的闭合。排放可以从对于调节操作的零开始变化到对于快动作操作的10％。

材质：碳钢

连接方式：法兰

类型(通道位置)：直动式

驱动方式：其他

用途：其他

规格：DN50-DN300

型号：9800

产品别名：先导式呼吸阀

流动方向：双向

适用介质：氮气

压力环境：低压

适用范围：

低压存储罐

先导呼吸阀能满足环境规定的阀座紧密性要求：即使操作压力接近设定压力时，比如使用覆盖时，也适用。

低温存储罐

低温存储罐的泄露减压阀会产生不安全冰结。能够快速活动的密封先导式呼吸阀是所知道的最安全装置。调幅阀绝对不能低温使用。

天然气

一些天然气生产设备需要在低温下大容量放泄能力，并且先导控制阀是这些需要的理想选择。当流溢阀安装在减压阀的下游时，调节模式可以防止两个阀之间的破坏性相互作用。

风选工厂

先导式呼吸阀能防止气体在用于低压工序或者存储应用时的意外流失。

吹风机

用在输送系统和废水处理厂以及其它方面的吹风机常常要求压力和真空的精确排放。对于先导控制流溢阀，包括压力阀和真空阀，这种装置都极其适合。

产品特点：

完全管口喷嘴

标准压力设定2.0平方水柱-15磅/平方英寸

温度范围-323℉至300℉

便捷的维护设计

最少配件要求

设计有的防逆流阀

排放调节容易

快动作或调节控制器

良好的阀座紧密性以调定压力

带有管道输送功能的先导式泄放阀用在液体储罐上及其它容器或系统中以防止由于内部压力或真空过大对这些容器或系统造成破坏。与标准泄压阀相比，先导式泄压阀有两个主要优点：1）它对设定的压力具有气密性 2）当小于设定压力的10％时，它是完全打开的。这些特性使得它的工作压力非常接近储存罐允许的最大工作压力。高工作压力减少了蒸发和排气量，从而降低产品的损失和处理排放的成本。

低温先导式呼吸阀适用于安装在常压低温液体贮罐顶部的呼吸阀，介质温度为-196℃～-101℃，呼出整定压力为10kPa～60kPa，吸入整定压力为-700Pa～-350Pa，公称尺寸为DN100～DN250。
