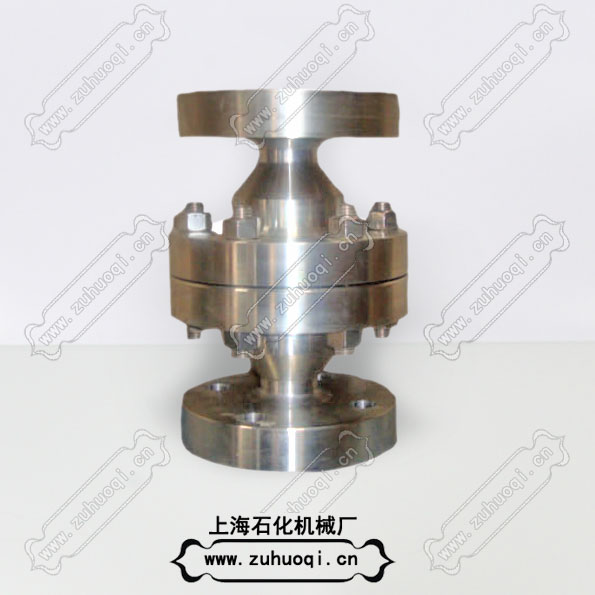

GYW-I 阻爆燃管道阻火器
- 产品品牌 上石化
- 产品型号 GYW-I
- 产品描述
阻火器,管道阻火器,阻燃隔爆阻火器,天然气阻火器,GYW-I 阻爆燃管道阻火器,阻火器,管道阻火器,阻燃隔爆阻火器,天然气阻火器...
【产品名称:GYW-I 阻爆燃管道阻火器】
【产品型号:GYW-I】
产品概述:
GZW/GYW管道阻火器是适用于石化、化工、轻工等行业的可燃气体运输过程中的安全装置。阻火器有阀体和芯件两部分组成。通过芯件来阻止火焰在管道内蔓延,其原理为“器壁效应”,就是火焰与器壁的碰撞进行能量转换,减低了温度,使其在芯件中熄灭避免了火焰在芯件的另一端复燃
GZW-1管道阻火器广泛应用于加热燃料气、天然气、石油液化气的管路上及油气回收、煤矿瓦斯排放、气体分析等系统,能有效地保证气体管道及气体使用点的安全运行。管道阻火器的作用是阻止可燃气体、易燃液体蒸汽的火焰蔓延和防止回火而引起爆炸的安全设备。通常安在炉前的燃料气主管线上,它通常是一段直径比燃料气管线粗、两头带法兰的短管,在管内与气流垂直安入着十片左右的铜丝网,一般用一定厚度的铸铝环将网片周边压紧并形成一定间隔。由于铜网的散热性能极好,当火焰遇到铜网后因温度剧降而熄火,从而起到阻火的作用。它的主要功能是允许易燃爆气体通过、对外界传入储罐的火焰起有阻止窒息的作用。这种管道阻火器可以在高寒地区低温条件下使用的特点,它可以与通气管配套或单独使用。适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品,也适用于储存物料以氮气封顶的拱顶罐上,砾石阻火器与网型阻火器原理同上用在管道。
管道防爆阻火器是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计制造。管道防爆阻火器主要由壳体和滤芯两部分组成。壳体应具有足够的强度,以承受爆炸产生的冲击压力。波纹型滤芯用不锈钢、铜镍合金、铝或铝合金支撑。波纹型阻火器能组织爆燃的猛烈火焰,并能承受相应的机械和热力作用,流动阻力小,易于清洗和更换。
工作原理
大多数阻火器是由能够通过气体的许多细小、均匀或不均匀的通道或孔隙的固体材质所组成,对这些通道或孔隙要求尽量的小,小到只要能够通过火焰就可以。这样,火焰进入阻火器后就分成许多细小的火焰流被熄灭。火焰能够被熄灭的机理是传热作用和器壁效应。
(1) 传热作用 管道阻火器能够阻止火焰继续传播并迫使火焰熄灭的因素之一是传热作用。我们知道,阻火器是由许多细小通道或孔隙组成的,当火焰进入这些细小通道后就形成许多细小的火焰流。由于通道或孔隙的传热面积很大,火焰通过通道壁进行热交换后,温度下降,到一定程度时火焰即被熄灭。进行的试验表明,当把阻火器材料的导热性提高460倍时,其熄灭直径仅改变2.6%。这说明材质问题是次要的。即传热作用是熄灭火焰的一种原因,但不是主要的原因。因此,对于作为阻爆用的阻火器来说,其材质的选择不是太重要的。但是在选用材质时应考虑其机械强度和耐腐蚀等性能。
(2) 器壁效应 根据燃烧与爆炸连锁反应理论,认为燃烧炸现象不是分子间直接作用的结果,而是在外来能源(热能、辐射能、电能、化学反应能等)的激发下,使分子分裂为十分活泼而寿命短促的自由基。化学反应是靠这些自由基进行的。自由基与另一分子作用,作用的结果除了生成物之外还能产生新的自由基。这样自由基又消耗又生新的如此不断地进行下去。可知易燃混合气体自行燃烧(在开始燃烧后,没有外界能源的作用)的条件是:新产生的自由基数等于或大于消失的自由基数。当然,自行燃烧与反应系统的条件有关,如温度、压力、气体浓度、容器的大小和材质等。随着阻火器通道尺寸的减小,自由基与反应分子之间碰撞几率随之减少,而自由基与通道壁的碰几率反而增加,这样就促使自由基反应减低。当通道尺寸减小到某一数值时,这种器壁效应就造成了火焰不能继续进行的条件,火焰即被阻止。由此可知,器壁效应是阻火器阻火焰作的主要机理。由此点出发,可以设计出知种结构形式的阻火器,满足工业上的需要。
GZW-1管道阻火器适用范围:
GZW-1阻爆燃型管道阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等,输送可燃性气体的管道上、火炬系列、油气回收系统、加热炉燃料气的管网上、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统。
GZW-1阻爆燃型管道阻火器工作原理:
GZW-1阻爆燃型管道阻火器又名GZW-1管道阻火器,是用来阻止易燃气体和易燃液体蒸汽的火焰向外蔓延的安全装置。设计阻火内件时,是根据不同混合气体的介质、气体的组分、压力降、长径比、弯头数量来设计MESG值并达到一定阻火速度值的有规则填料。当火焰进入阻火器后,被有规则的阻火元件切割成许多细小的火焰流,由于传热的作用和器壁效应,进入的气体被冷却,使冷却的气体达不到着火温度,没有着火温度就不能形成燃烧,最终使火焰流猝灭,从而达到阻火目的。
GZW-1阻爆燃型管道阻火器性能及特点:
管道阻火器结构合理,重量轻,耐腐蚀,阻爆性能合格,连续13次以亚音速火焰试验每次都能阻火;壳体水压试验合格。。
管道阻火器易检修,安装方便。耐烧性能合格,耐烧试验1小时无回火现象。
管道阻火器芯子采用不锈钢材料,耐腐蚀,易于清洗。壳体水压试验合格。
管道阻火器主要用途:
1、输送可燃性气体的管道上。
2、火炬系统。
3、油气回收系统。
4、加热炉燃料气的管网上。
5、气体净化通化系统。
6、气体分析系统。
7、煤矿瓦斯排放系统。
阻爆燃型管道阻火器零部件材料:
阀体材料 | 碳钢WCB、不锈钢304、316、 |
阻火芯件材料 | 不锈钢防爆阻火波纹板 |
密封件材料 | 耐油石棉橡胶、四氟PTFE |
环境温度 ℃ | ≤480 |
公称压力(MPa) | 0.6~5.0 |
防爆级别 | BS5501:ⅡA、ⅡB、ⅡC |
GZW/GYW管道阻火器根据阻火性能和阻火等级,阻火器可分为普通型、阻爆燃型、阻爆轰型三类
结构形式 | 普通型 | 阻爆燃型 | 阻爆轰型 |
最大试验安全间隙(mm) | MESG≥0.9 | 0.5<MESG<0.9 | MESG≤0.5 |
阻火级别 | ⅡA | ⅡB | ⅡC |
使用场所 | 储罐、管端放空 | 放空管、燃气管道 | 爆轰管道 |
GYW-1管道阻火器主要外形与法兰连接尺寸:
型号
|
重 量
( Kg/台) |
PN
(MPa) |
外形尺寸(mm)
|
螺栓
|
||||
K
|
D
|
DL
|
L
|
数量
|
螺纹
|
|||
GYW-20
|
DN20
|
1.6
|
75
|
105
|
195
|
200
|
4
|
M12
|
GYW-25
|
DN25
|
85
|
115
|
195
|
200
|
4
|
M12
|
|
GYW-40
|
DN40
|
110
|
150
|
245
|
240
|
4
|
M16
|
|
GYW-50
|
DN50
|
125
|
165
|
245
|
240
|
4
|
M16
|
|
GYW-80
|
DN80
|
160
|
200
|
280
|
250
|
8
|
M16
|
|
GYW-100
|
DN100
|
180
|
220
|
335
|
260
|
8
|
M16
|
|
GYW-150
|
DN150
|
240
|
285
|
460
|
360
|
8
|
M20
|
|
GYW-200
|
DN200
|
295
|
340
|
520
|
420
|
12
|
M20
|
|
GYW-250
|
DN250
|
355
|
405
|
580
|
430
|
12
|
M24
|
|
GYW-300
|
DN300
|
410
|
460
|
705
|
450
|
12
|
M24
|
|
GYW-600
|
DN600
|
770
|
840
|
1120
|
580
|
20
|
M33
|
管道阻火器美标法兰连接外形尺寸:ANSI、API、ASME 可供JIS标准
规格 | 安装尺寸(mm) | ||||
D
|
K |
DL
|
H
|
N-d
|
|
3/4" | 98 | 70 | Ø130 | 160 | 4×15 |
1 | 108 | 79.5 | Ø135 | 160 | 4×15 |
1-1/4" | 117 | 89 | Ø155 | 180 | 4×15 |
1-1/2" | 127 | 98.5 | Ø170 | 200 | 4×15 |
2" | 152 | 120.5 | Ø195 | 220 |
4×19
|
2-1/2" | 178 | 139.5 | Ø220 | 220 | 4×19 |
3" | 190 | 152.5 | Ø250 | 250 | 4×19 |
4" | 229 | 190.5 | Ø295 | 260 |
8×19
|
5" | 254 | 216 | Ø360 | 300 | 8×22 |
6" | 279 | 241.5 | Ø430 | 360 |
8×22
|
8" | 343 | 298.5 | Ø520 | 420 |
8×22
|
GZW-1管道阻火器阻火器的维护保养方法:
1. 为了确保阻火器的性能达到使用目的,在安装阻火器前,必须认真阅读厂家提供的说明书,并仔细核对标牌与所装管道要求是否一致。
2. 阻火器上的流向标记必须与介质流向一致。
3. 每隔半年应检查一次,检查阻火层是否有堵塞、变形或腐蚀等缺陷。
4. 被堵塞的阻火器阻火层应清洗干净,保证每个孔眼畅通,对于变形或腐蚀的阻火层应更换。
5. 清洗阻火器芯件时,应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫,不得采用锋利的硬件刷洗。
6. 重新安装阻火器时,应更新垫片并确认密封面已清洁和无损伤,不得漏气。
目前,阻火器人们知道的比较多的是应用在燃气瓦斯类的排放系统上。其实,阻火器的用途有很多,只是平时没有留意而已。阻火器又叫防火器,主要是因为其作用是为了防止火焰窜入存有易燃易爆的设备中或阻止火苗漫延而得名。其实,说白了,阻火器就是一种安全装置。
GZW-1管道阻火器订货须知:
一、GZW-1管道阻火器产品名称与型号、口径、使用压力、介质温度、是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我们公司的型号,请直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的公司专家为您审核把关。
