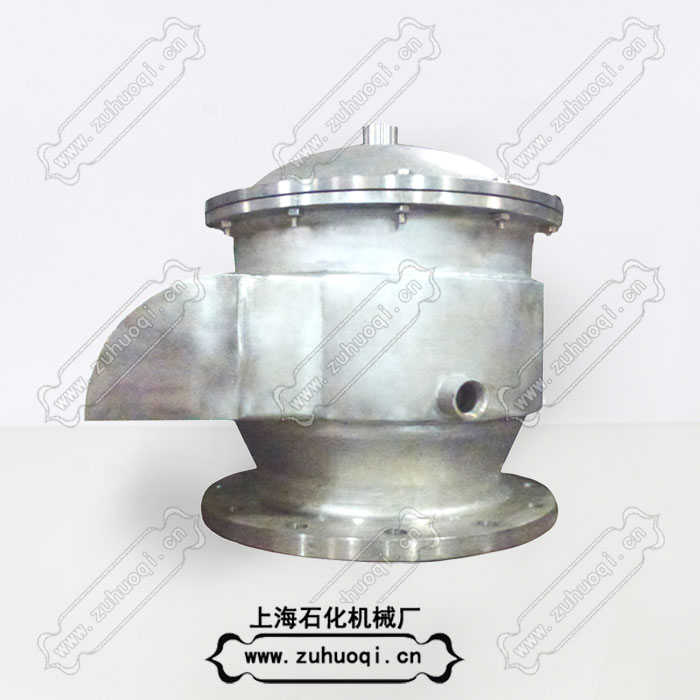

保温夹套呼吸阀 JAV-ⅠHXF-IJ
- 产品品牌 石化机械
- 产品型号 JAV-Ⅰ，HXF-IJ
- 产品描述
呼吸阀，郑州呼吸阀，阻火呼吸阀，带接管呼吸阀，JAV-Ⅰ，HXF-IJ保温夹套呼吸...
【产品型号：JAV-Ⅰ，HXF-IJ】
产品简介：
JAV夹套保温呼吸阀用于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的主要安全设备，夹套保温呼吸阀是起蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用（夹套保温呼吸阀）。夹套保温呼吸阀通常与阻火器配套使用。
JAV夹套保温呼吸阀中加入阻火网可具备阻火器与呼吸阀的双重功能，产品型号为：JAV-ⅠZ，HXF-IJZ保温夹套阻火呼吸阀。
工作原理：
JAV夹套保温呼吸阀安装在储罐顶部，既有保温功能又解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼（称正压）。如罐内液体往外输出时罐内必须从外空气吸进罐内（称负压）。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。
产品特点：
1、结构简单，易检修，安全方便。
2、阀盘采用四氟材料，耐低温，防冻性能好。
3、新型全天候呼吸阀壳体选用不锈钢、铸钢和铝合金，耐腐蚀性好。
4、夹套保温呼吸阀通常与阻火器配套使用。
用途与性能规范:
用于焦化厂，城市煤气厂、炼油厂和化工厂的各类轻质油品的储罐。油罐使用呼吸阀后，可明显减少油罐中油类的蒸发损失，并可自动调节油罐内的压力和改善油槽的通风。完全符合石油工业部标准SY7511-87的规定。
特点：
1、夹套呼吸阀材质采用铸钢、不锈钢，耐腐蚀性好。
2、阀盘、阀封环采用不锈钢、四氟乙烯材料。耐低温，防冻性能好。
3、该阀是安装在固定顶罐上的通风装置，减少油品蒸发损耗，控制储罐压力作用。
4、本阀具有通风量大，泄漏量小，耐腐蚀，防冻性好。
5、它能对石油储罐内外压并进行自动调节等特点。
6、结构简单，重量轻，易检修，安装方便。
7、水压试验合格。
适用范围：
可与阻火器配套使用。
设定压力（操作压力）：
正压：＋980pa 负压：－295pa
性能：
1、耐低温防冻性能合格：在－40。C操作2小时，压力阀盘、真空阀盘和密封环均无变形现象，完全符合设计要求。
2、在常温36。C时连续操作72小时，动作10000次，压力阀盘、真空阀盘和导杆接触面无任何磨损和碰伤迹象，导杆升降灵敏无卡死现象。
零部件材料：
阀体材料
碳钢WCB、不锈钢304、316、铝合金
正压阀盘材料
不锈钢304、316、铝合金
负压阀盘材料
不锈钢304、316、四氟PTFE
环境温度 ℃
-30~60
操作压力 Pa
-295~98000 -30mmH2O~+10000mmH2O
呼吸阀通气量在不同公称通径及压力等级下的数据参考表：
|
公称通径
|
50
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
|
压力等级
|
通气量（m3/h）
|
|||||||||
|
A
|
+355
-295
|
18
16
|
23
16
|
45
35
|
90
75
|
190
160
|
340
280
|
550
450
|
820
760
|
1050
910
|
|
B
|
+980
-295
|
21
16
|
27
16
|
55
35
|
100
75
|
200
160
|
380
280
|
600
450
|
900
760
|
1130
910
|
|
C
|
+1750
-295
|
26
40
|
32
20
|
85
35
|
140
75
|
280
160
|
500
280
|
800
450
|
1150
760
|
1150
910
|
JAV夹套保温呼吸阀主要外形和连接尺寸：
|
夹套保温呼吸阀 |
夹套保温呼吸阀 |
夹套保温呼吸阀安装尺寸（mm） |
||||
|
D1 |
D1 |
L |
H |
n×Φ |
||
|
DN50 |
6.5 |
Φ110 |
Φ140 |
160 |
255 |
4×14 |
|
DN80 |
9.8 |
Φ150 |
Φ185 |
213 |
260 |
4×18 |
|
DN100 |
12 |
Φ170 |
Φ205 |
265 |
290 |
4×18 |
|
DN150 |
21 |
Φ225 |
Φ260 |
305 |
330 |
8×18 |
|
DN200 |
31 |
Φ280 |
Φ315 |
355 |
350 |
8×18 |
|
DN250 |
35 |
Φ335 |
Φ370 |
420 |
400 |
12×18 |
主要技术参数
|
主要技术参数 |
|
|
主题材质 |
A3(WCB) L2 304(CF8) 304(CF3) 316(CF8M) 316(CF3M) 衬里 |
|
公称通径/压力 |
DN15-400mm(1/2-16’’) PN0.6-5.0Mpa(150-600Lb) |
|
正负阀盘操作压力 |
A型：-30mmH20(-295Pa) +36mm H20(+355Pa) |
|
B型：-30mmH20(-295Pa) +100mm H20(+980Pa) |
|
|
C型：-30mmH20(-295Pa) +180mm H20(+1750Pa) |
|
|
D型：-50mmH20(-295Pa) ～+1000mm H20(+1750Pa) 【非标 用户指定】 |
|
|
正负压阀盘材质 |
A3 L2 304 304L 316 316L PTFE |
|
阻火层材质 |
304 304L 316 316L 哈氏合金 蒙乃式合金 |
|
螺帽螺栓 |
20# 304 304L 316 316L |
|
防爆等级 |
BS 5501:ⅡA ⅡB ⅡC |
|
密封垫片 |
丁晴橡胶垫片 聚四氟乙烯垫片 金属垫片 石墨垫片 |
|
密封面 |
突面（RF）平面（FF）凹凸面（MFM）榫槽面（TG） |
|
连接形式 |
法兰连接（Ⅱ）内螺纹连接（Ⅲ）外螺纹连接（Ⅳ） |
|
法兰标准 |
HG GB HGJ JB ANSI JIS DIN BS NF |
|
设计制造检测标准 |
GB5908-86 GB13347-92 |
|
工作温度 |
碳钢：-30℃～+350℃ 不锈钢：-80℃～+480℃ |
|
外表 |
碳钢：防腐油漆 铝合金、不锈钢：酸洗处理或防腐油漆 |
呼吸阀压力曲线图:
保养与维修：
为了确保夹套呼吸阀的性能达到完全使用的目的。呼吸阀应在半年进行检查和保养。
1、检查压力阀盘和真空阀盘动作是否灵活，导杆及阀封环接触面有无损伤。
2、重新安装压力阀盘时，应保证接触面要严格，导杆升降灵活。
4．新阀启动时，应在安装前清除阀盘的防震物，否则呼吸阀将失灵。
5．因天气潮湿风沙情况下，温度达到零度范围内，储罐不可发油使用。急生产时必须先打开量油孔其它之类的供气产品，以保持储罐安全作用。
6．呼吸阀在正常工作进油之前，必须先打开量油孔。
------------------------------------------
相关资料：
二、呼吸阀分类
第一种是达到一定压力时，进行呼或吸；另一种是设计成纯粹只呼不吸，可以理解为用两个适当压力的单向阀代替。第二种呼吸阀类似于单向止逆阀，它只能向外呼气，不能向内吸气，当系统内压力升高时，气体便经过呼吸阀向外放空，保证系统的压力恒定。对于存放有毒物质的贮罐，是没有的呼吸阀的，或者加活性碳过滤器等处理装置的。
三、呼吸阀选用
1.对安装位置的要求和温度范围的要求，如寒冷地区就应选用全天候呼吸阀，而安装在管道中的应选用管道式呼吸阀。
2.机械呼吸阀的控制压力应与有关的承压能力相适应。
3.机械呼吸阀的规格（法兰通径）应满足油罐的最大进出油呼吸气体流量要求。
四、呼吸阀结构
由压力阀和真空阀组成，安装于货油舱透气管上，能随货油舱内油气正负压变化而自动启闭，使货油舱内外气压差保持在允许值范围内的阀。它充分利用油罐本身的承压能力来减少油蒸气排放，其原理是利用阀盘的重量来控制油罐的呼气正压和吸气负压。当罐内气体的压力在机械呼吸阀的控制压力范围之内时，呼吸阀不动作，保持油罐的密闭性；当罐内气体空间的压力升高，达到呼吸阀的控制正压时，压力阀被顶开，气体从罐内逸出，使罐内压力不在继续增高；当罐内气体空间的压力下降，达到呼吸阀的控制负压时，罐外的大气将顶开真空阀而进入罐内，使罐内的压力不在继续下降。
五、呼吸阀作用
充分利用油罐本身的承压能力来减少油蒸气排放，其原理是利用阀盘的重量来控制油罐的呼气正压和吸气负压。当罐内气体的压力在机械呼吸阀的控制压力范围之内时，呼吸阀不动作，保持油罐的密闭性；当罐内气体空间的压力升高，达到呼吸阀的控制正压时，压力阀被顶开，气体从罐内逸出，使罐内压力不在继续增高；当罐内气体空间的压力下降，达到呼吸阀的控制负压时，罐外的大气将顶开真空阀而进入罐内，使罐内的压力不在继续下降。

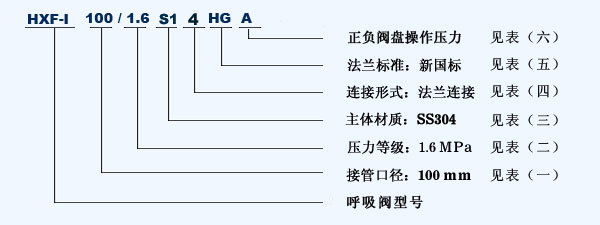

型号标记
表二、压力等级 ·
| 标配压力 | 公制： 0.6MPa 1.0MPa | |
| 英制： 150Lb | ||
| 选配压力 | 公制： 1.6 - 5.0MPa | |
| 美标： 300 - 600Lb | ||
| 日标： 10-50K | ||
| 备注：如客户需要其它压力等级，请在订货时说明。 | ||
表三、主体材料及代号 ·
| 标配材质 | 碳钢 A3 （WCB） | C |
| 不锈钢304 （CF8） | S1 | |
| 选配材质 | 不锈钢304L （CF3） | S2 |
| 不锈钢316 （CF8M） | S3 | |
| 不锈钢316L （CF3M） | S4 | |
| 备注：如客户需要其它材质，请在订货时说明。 | ||
表四、连接形式及代号 ·
| 连接形式 | 代号 | 连接形式 | 代号 | ||
| 内螺纹连接 | 1 | III | 对焊连接 | 6 | I |
| 外螺纹连接 | 2 | IV | 对夹连接 | 7 | V |
| 法兰连接 | 4 | II | 卡箍连接 | 8 | VII |
| 备注：如客户需要其它连接形式，请在订货时说明。 | |||||
表五、法兰标准 ·
| 标配法兰 | 公制：HG 20592-97 1.0Mpa RF |
| 英制：ANSI B 1.6 RF | |
| 选配法兰 | 公制：GB HGJ SH JB |
| 英制：JIS DIN BS NF | |
| 备注：如客户选用配置的法兰，请在订货时说明。 | |
表六、呼吸阀正负压阀盘操作压力·
呼吸阀压力曲线图 ·
呼吸阀正负阀盘操作压力
A型：-30mmH2O (-295Pa) +36mmH2O (+355Pa)
B型：-30mmH2O (-295Pa) +100mmH2O (+980Pa)
C型：-30mmH2O (-295Pa) +180mmH2O (+1750Pa)
D型：-50mmH2O (-490Pa) ~ +1000mmH2O (+1750Pa)【非标操作压力 由用户指定】
